用途：該儀器適用于以二維坐標測量為目的的應用領域，在機械、電子、儀表、塑料等行業被廣泛應用。
特點：
自主開發QMS3D-M軟件，高清晰彩色攝像機
軟件輔助調光，便于使用者知道光是否過度飽和
可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量
可實現高度輔助測量
采用T型槽工作臺，方便各種夾治具的安裝不受限制
光柵尺分辨力為0.5um
腳踏開關與軟件配合，操作更簡便
技術規格參數：

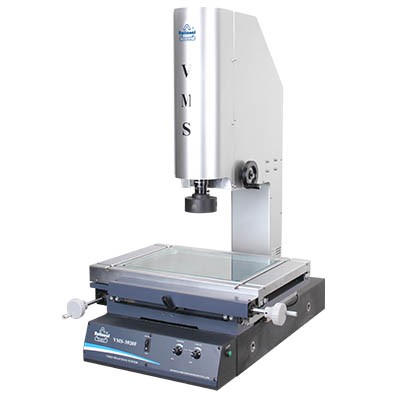

型號 | VMS-2010F | VMS-3020F | VMS-4030F | |
工作臺 | 金屬臺尺寸 | 404*228 | 500*330 | 606*466 |
玻璃臺尺寸 | 260*160 | 350*250 | 450*350 | |
運動行程 | 200*100 | 300*200 | 400*300 | |
X、Y、Z軸數顯分辨力 | 0.5μm | |||
示值誤差（μm） | E1XY=（2.5+L/100）μm | |||
截面原點一致性誤差（μm） | E0≤20（Z軸升降行程每100mm） | |||
外形尺寸(長*寬*高)mm | 540*560*850 | 760*600*900 | 970*670*940 | |
儀器重量 | 110 | 140 | 240 | |
Z軸升降行程 | 150（可訂購至200、300、400）（配同軸光鏡頭，表面光到玻璃面距離為70mm） | |||
影像系統 | 攝像機：彩色千兆網絡攝像機 | |||
| 變倍鏡頭倍率：0.58X~7.5X 視頻總倍率：27.4X~351.3X（24顯示器） | ||||
物方視場（對角線）：14mm~1.4mm | ||||
電源：AC 100-240V 50/60Hz 功率：50W（不包含電腦） | ||||
可選配：十字線、DC3000數顯表、簡易測頭、同軸光鏡頭、智能倍率識別鏡頭、電腦
