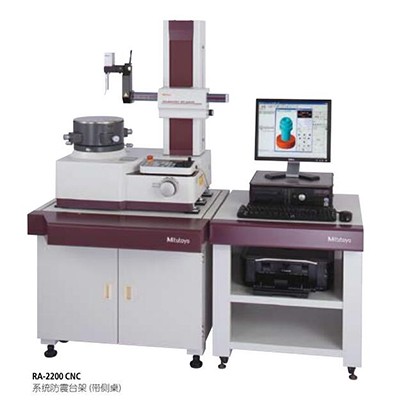

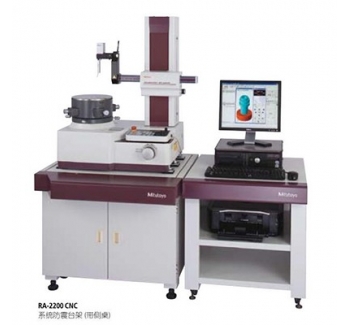

RA-22000 CNC圓度儀
徑向的旋轉精度要高于 0.02+3.5H/10000µm,而在軸向精度達到 0.02+3.5X/10000µm 。不僅保證圓度或圓柱度的高精度測量而且還能保證平面度的高精度測量。此外，具有自動調心和調水平功能的旋轉工作臺作為標準特性，這樣操作者無需進行手動調心和調水平操作。
? 操作簡便的高精度旋轉工作臺
徑向的旋轉精度要高于 0.02+3.5H/10000μm,而在軸向精度達到 0.02+3.5X/10000μm 。不僅保證圓度或圓柱度的高精度測量而且還能保證平面度的高精度測量。此外，具有自動調心和調水平功能的旋轉工作臺作為標準特性，這樣操作者無需進行手動調心和調水平操作。
? 改變檢出器姿態的功能可進行 CNC自動測量
自動控制支臂姿勢 ( 垂直 / 水平 ) 及檢出器的旋轉特征 ( 在 0 - 270o 的范圍內以 1o 增量旋轉 ) 能對多種要素組合進行連續測量，如外徑 / 內徑和 / 或上 / 下面測量。 另外，脫機教學功能可輕松生成工件程序。
? 定位傳感器可實現 CNC 高精度自動測量
X 軸驅動裝置內有三豐公司光柵尺，可直接探測驅動裝置的位置。它保證了對重復測量來說至關重要的高精度定位。
? 粗糙度檢出器
可選粗糙度檢出器可進行粗糙度測量。根據需要在徑向和軸向固定工件。
規格：
型號 | RA-2200 CNC | |||||
旋轉工作臺 | 旋轉精度 ( JIS B 7451-1997 ) | 徑向 | ( 0.02+3.5H/10000 ) μm H: 為測量高度 ( mm） | |||
軸向 | ( 0.02+3.5X/10000 ) μm X: 到旋轉工作臺軸的距離 ( mm | |||||
旋轉速度 | 2,4，6，10rpm | |||||
工作臺有效直徑 | ?235mm | |||||
調心 / 調水平 | A.A.T | |||||
調心范圍 | ±3mm | |||||
調水平范圍 | ±1o | |||||
MAX測量直徑 | ?256mm | |||||
MAX工件直徑 | ?580mm | |||||
臺面MAX承重 | 30kg | |||||
垂直軸移動( Z 軸立柱 | 移動直線度 ( λ c2.5） | 0.10μm/100mm 0.15μm/300mm | 0.10μm/100mm 0.25μm/500m | |||
與轉臺軸平行度 ( 母線要素基準 ) | 0.7μm/300mm | 1.2μm/500mm | ||||
定位速度 | MAX: 50mm/s ( 測量時 : 0.5,1.0, 2.0, 5.0 mm/s | |||||
MAX檢測高度 | 300mm | 500mm | ||||
MAX檢測深度 ( 使用標準測桿時 | ? 12.7 × 26mm ( 深度 ) , ?32 × 104mm ( 深度 ） | |||||
X 軸 | 直線度 ( λc2.5) | 0.7μm/150mm | ||||
與轉臺軸垂直度 ( 母線要素基準 | 0.7μm/300mm | 1.2μm/500mm | ||||
移動范圍 | 300mm | 500mm | ||||
定位速度 | MAX : 30mm/s ( 測量時 : 0.5, 1.0, 2.0, 5.0 mm/s） | |||||
檢出器 | 測力 | 約 400mN | ||||
標準測桿 , 材質 | ?1.6mm 硬質合金 | |||||
范圍 | 標準 | ±400μm/±40μm/±4μm | ||||
跟蹤 | ±5mm | |||||
其他 | 旋轉機構 ( 0? ～ 270? 的范圍內以 1? 增量旋轉 ） | |||||
其他 | 電源 | 100-240VAC | ||||
氣壓 | 0.39MPa | |||||
空氣消耗量 ( 標準狀態） | 30L/min 標準狀態 ( 80L/min 以上氣源 ） | |||||
本體重量 | 180kg | 200kg | ||||
